皮帶轉彎輸送機

產品介紹

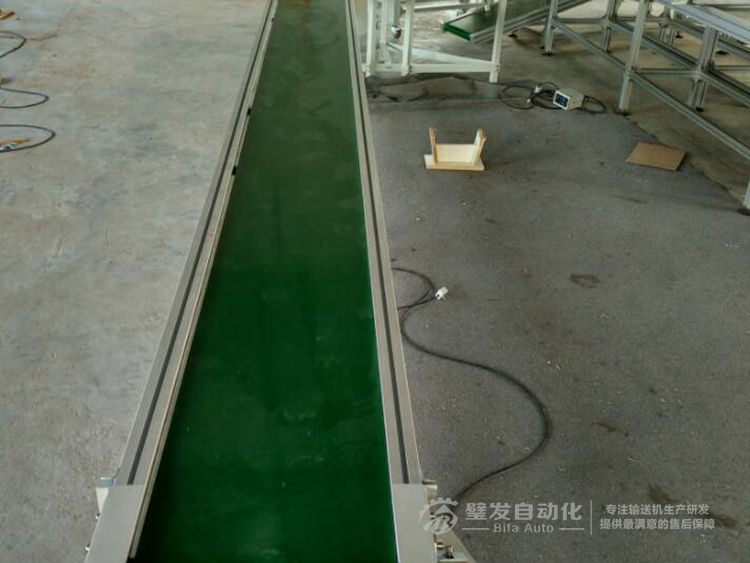

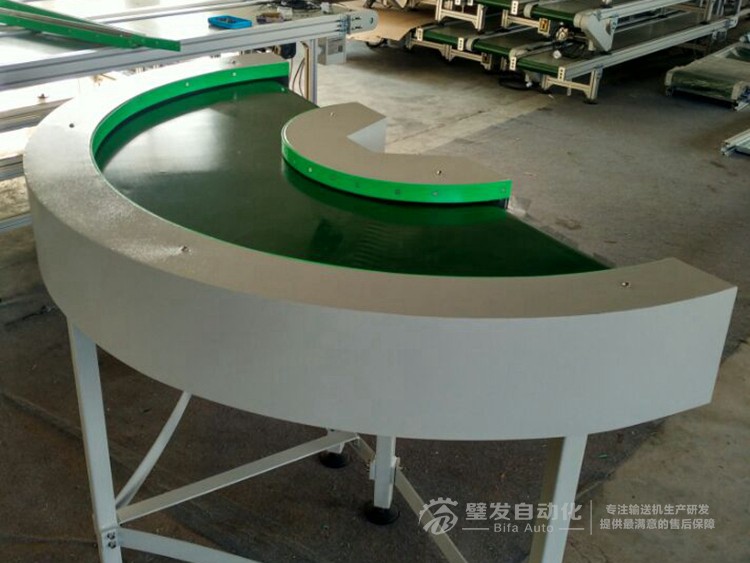

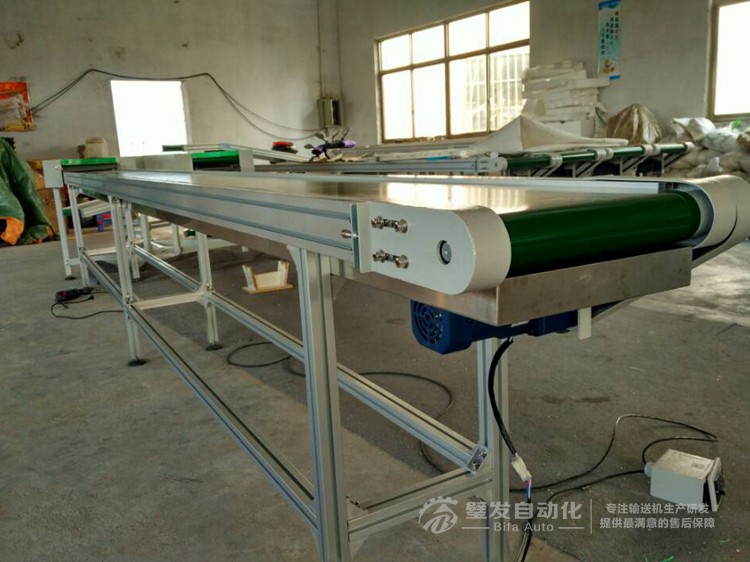

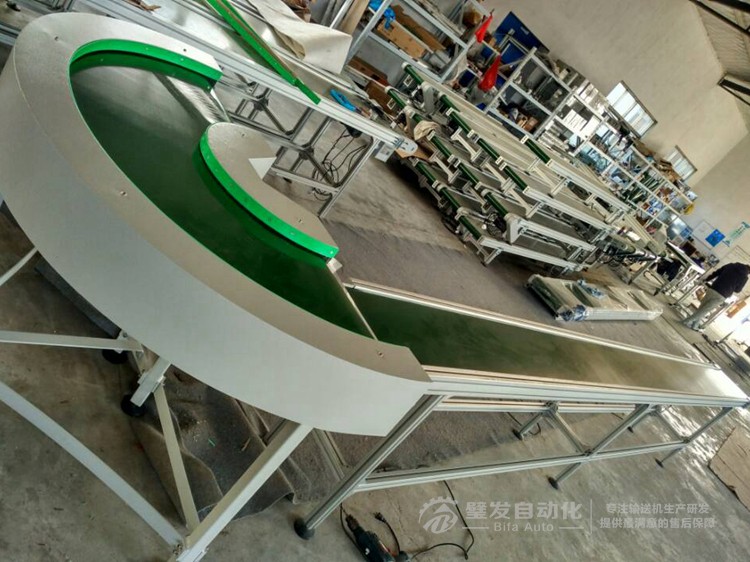

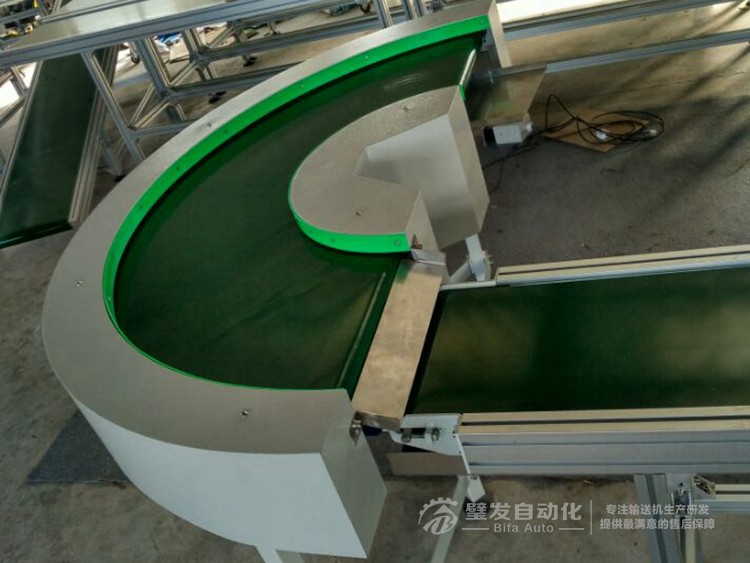

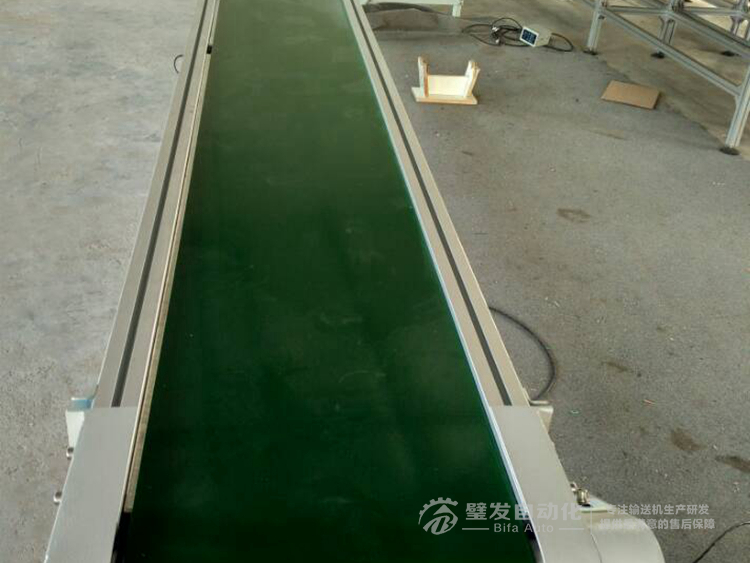

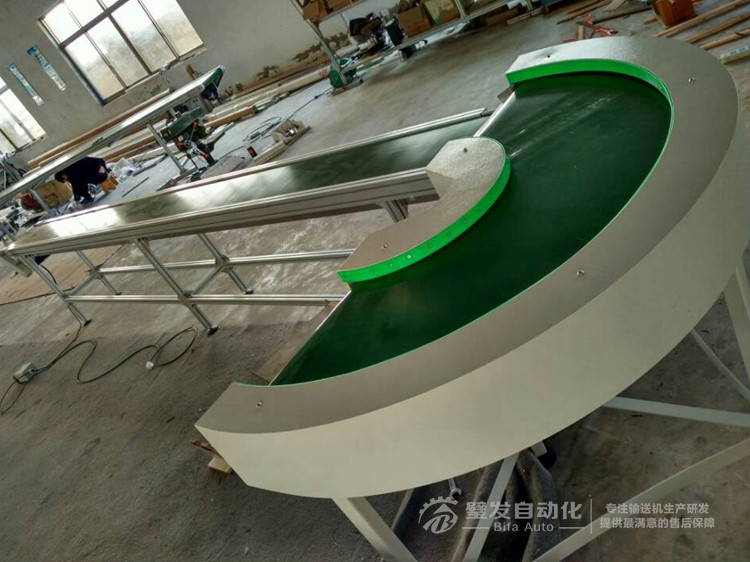

180度轉彎機銜接直線輸送機



主要用于自動化生產時需要拐彎的輸送過渡,可以與直線銜接使用,常用結構有導輪式和鏈條式,整機框架可采用碳鋼烤漆結構也可以整機304不銹鋼制作,皮帶一般采用3mm以上,PVC或者PU材質等等，輸送方向可順時針或逆時針,皮帶轉速可調,支撐腳可以根據需求腳杯或者剎車腳輪,轉角度數有30度-180度,常用規格為90度和180度。皮帶寬度一般為200-1200mm之間,內半徑常用為1000mm以內。

皮帶線廣泛應用于家電、電子、電器、機械、煙草、注塑、郵電、印刷、食品等各行各業,物件的組裝、檢測、調試、包裝及運輸等。線體輸送可根據工藝要求選用:普通連續運行、節拍運行、變速運行等多種控制方式;線體因地制宜選用:直線、彎道、斜坡等線體形式。

● 全機由高精度鋁合金結構梁組成,結構超耐久不變形,經久耐用

● 雙邊高度可調節,調整使用更方便,手輪調整輕松容易

● 附四個腳輪,移動方便;四支固定腳可以折疊,不用時不占空間

● 皮帶運轉速度可以調整,方便使用

● 附機械手鏈接準接頭,與機械手連接方便快速

機型	CAN/CNB200w	CAN/CNB300w	CAN/CNB400w	CAN/CNB500w	CAN/CNB600w
皮帶寬度W(mm) Width of belt	200	300	400	500	600以上
輸送帶長度L(mm) Length of Conveyor	1500/2000/2500/3000/3500/4000/4500/5000/5500/6000以上（常規）
低端高度H1(mm) Lower of highther end	700~1000（常規）
高端高度H2(mm) Height of highther end	1000~1600（常規）
平面長度L2(mm) The length of the plane	300(only for CNB)		500(only for CNB)		700(only for CNB)
最大荷重 Max loading	20（平均分散）其他載重聯系客服
最快速度(m/min) Max speeding	20m以上/min
皮帶 Belt description	PVC材質/2mm厚/顏色：綠色/耐溫：-10℃~+80℃/防靜電、耐磨、耐油
電源 Power source	Single phasaAC220v±10v 50/60HZ
電源容量(KVA) Power of Capacity	0.2KVA
備注：（CAN為不帶平平臺，CNB帶平臺）以上規格為常規尺寸，產品多數為非標訂做，需要特殊規格的產品，可聯系客服！
